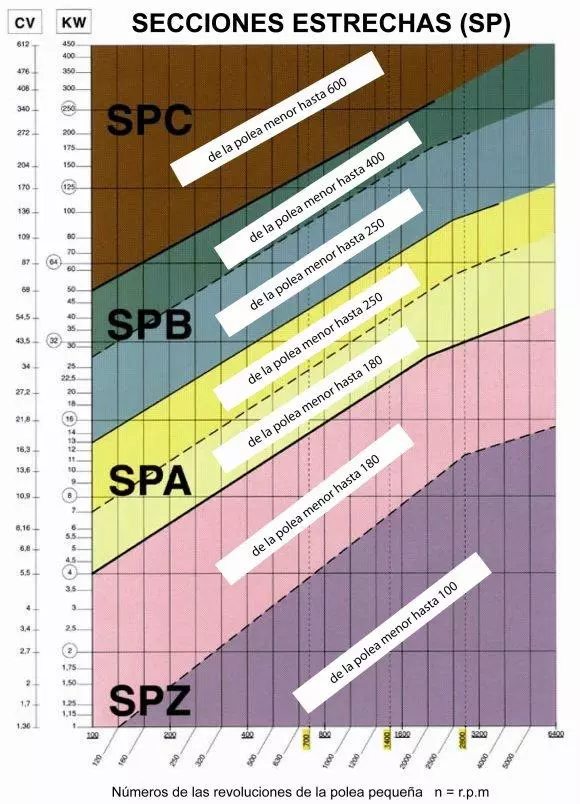

DIAGRAMA FUNCIONAL (POTENCIA - N° REVOLUCIONES)

El uso del diagrama se vuelve necesario para poder optar por la sección más idónea para transmitir una potencia dada (P) expresa en KW o en CV, en función del número de revoluciones de la polea más pequeña.
