In questi casi, produrre pulegge su disegno permette di ottenere un componente progettato in funzione delle caratteristiche effettive dell'applicazione, dalla geometria alle lavorazioni necessarie.
La realizzazione di una puleggia su specifica non consiste semplicemente nel modificare un prodotto esistente. È un processo che parte dall'analisi del disegno e delle condizioni di utilizzo, passa attraverso la scelta del materiale e delle lavorazioni e arriva al controllo del componente finito. Vediamo quali sono le principali fasi.
- Quando serve una puleggia su disegno
- Quali informazioni servono per realizzare una puleggia su disegno
- Dalla progettazione alle lavorazioni meccaniche
- Controllo e realizzazione della puleggia su specifica
- Produzione di pulegge su disegno Fipill: dalla specifica al componente finito
- FAQ - Pulegge su disegno
Quando serve una puleggia su disegno
La richiesta di una puleggia su disegno nasce generalmente quando le caratteristiche richieste dalla trasmissione non coincidono con quelle disponibili a catalogo. Possono essere necessarie dimensioni particolari, un determinato diametro, un numero specifico di gole o denti, un alesaggio con tolleranze precise oppure una configurazione geometrica legata allo spazio disponibile nell'impianto.
Anche il tipo di cinghia utilizzata e le condizioni di funzionamento possono influenzare la progettazione della puleggia. Velocità di rotazione, carichi, ingombri, modalità di accoppiamento con l'albero e caratteristiche dell'ambiente di lavoro sono elementi che contribuiscono a definire il componente.
Per questo motivo, le pulegge su misura trovano applicazione in impianti e macchinari nei quali è importante integrare il componente all'interno di una trasmissione già progettata oppure sostituire una puleggia esistente che non è più disponibile sul mercato.
In questi casi, partire da un disegno tecnico consente di definire con precisione geometrie, dimensioni e lavorazioni, riducendo il rischio di ottenere un componente non compatibile con il sistema in cui dovrà essere installato.
Quali informazioni servono per realizzare una puleggia su disegno
Il disegno tecnico rappresenta il punto di partenza per la realizzazione di pulegge su specifica. A seconda del progetto, può contenere le quote principali del componente, il diametro, la larghezza, il numero di gole o denti, le caratteristiche dell'alesaggio, le tolleranze e le indicazioni relative alle lavorazioni.
Non sempre, però, tutte le informazioni necessarie sono già disponibili in un disegno completo. In funzione dell'applicazione può essere necessario approfondire alcuni aspetti tecnici, soprattutto quando la puleggia deve essere inserita in una trasmissione esistente o deve sostituire un componente già utilizzato.
Tra gli elementi da considerare rientrano quindi il tipo di cinghia, la configurazione della trasmissione, il regime di rotazione e le modalità di collegamento all'albero. Anche il materiale deve essere scelto in relazione alle caratteristiche richieste.
Le pulegge industriali possono infatti essere realizzate con materiali differenti in funzione dell'utilizzo. L'alluminio, ad esempio, è impiegato per numerose applicazioni in cui sono richieste caratteristiche di leggerezza e funzionalità, mentre altri progetti possono richiedere materiali o configurazioni differenti.
L'obiettivo è fare in modo che il disegno non venga considerato soltanto come una serie di quote, ma come la rappresentazione tecnica di un componente destinato a lavorare all'interno di una trasmissione.
Dalla progettazione alle lavorazioni meccaniche
Una volta definite le caratteristiche della puleggia, il progetto passa alla fase produttiva. La realizzazione può comprendere diverse lavorazioni meccaniche, necessarie per ottenere la geometria prevista dal disegno e le caratteristiche dimensionali richieste.
Nel caso delle pulegge in alluminio, il processo può partire dalla fusione del materiale e proseguire con lavorazioni meccaniche eseguite su macchinari dedicati. Tornitura, lavorazioni su centri di lavoro, alesatura e altre operazioni possono essere utilizzate in funzione della configurazione del componente.
Per una puleggia su disegno, particolare attenzione può essere riservata all'alesaggio, soprattutto quando il componente deve essere accoppiato a un albero con specifiche tolleranze dimensionali. Anche la concentricità e l'equilibratura possono diventare aspetti importanti per il corretto funzionamento della trasmissione, in particolare alle velocità di rotazione più elevate.

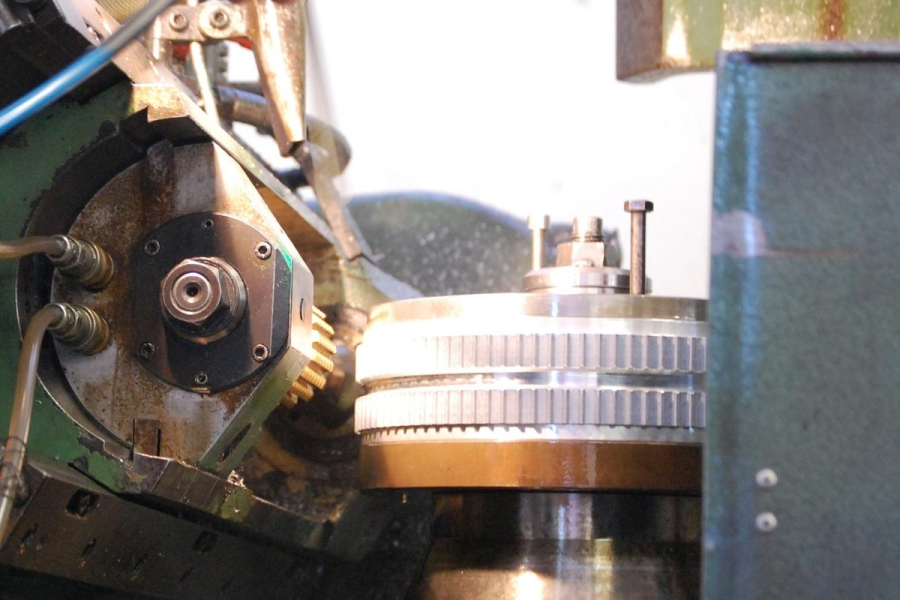

Nel caso delle pulegge dentate, la produzione può inoltre richiedere lavorazioni specifiche per ottenere il profilo dei denti previsto dal progetto. La scelta delle lavorazioni dipende quindi dalla tipologia di puleggia e dalle caratteristiche definite in fase progettuale.
Questo approccio permette di passare dal disegno al componente finito mantenendo una continuità tra progettazione e produzione. È un aspetto particolarmente rilevante quando si devono realizzare pulegge personalizzate o componenti destinati a macchinari con caratteristiche non riconducibili a una configurazione standard.
Controllo e realizzazione della puleggia su specifica
La fase produttiva deve essere accompagnata da controlli coerenti con le caratteristiche richieste dal progetto. Per una puleggia destinata a una trasmissione meccanica, infatti, non è sufficiente che il componente abbia una forma corretta: dimensioni, lavorazioni e accoppiamenti devono rispettare le specifiche definite.
Il controllo può riguardare le quote principali, l'alesaggio, le tolleranze e le caratteristiche geometriche del componente. A seconda del progetto possono inoltre essere richieste lavorazioni o trattamenti superficiali specifici.
Nel caso dell'alluminio, ad esempio, l'anodizzazione o altri trattamenti possono essere valutati quando il progetto richiede particolari caratteristiche superficiali. Anche questi aspetti devono essere considerati in relazione all'impiego finale della puleggia.
La possibilità di gestire internamente diverse fasi della lavorazione consente di affrontare progetti differenti, dalle pulegge su misura derivate da un disegno già definito fino a componenti che richiedono un confronto tecnico per arrivare alla configurazione più adatta.
Per questo, quando si richiede una puleggia su specifica, è importante rivolgersi a un produttore in grado di comprendere non soltanto le dimensioni del componente, ma anche il contesto nel quale dovrà essere utilizzato.
Produzione di pulegge su disegno Fipill: dalla specifica al componente finito
Fipill realizza pulegge su disegno per applicazioni industriali e trasmissioni meccaniche, mettendo a disposizione competenze produttive e lavorazioni interne.
L'azienda dispone di una propria fonderia per l'alluminio, torni, centri di lavoro e macchinari per la dentatura. Questa organizzazione permette di seguire diverse fasi della produzione e di realizzare, oltre alla gamma standard, anche componenti speciali e pulegge industriali su specifica del cliente.
Il progetto può partire dal disegno tecnico e dalle caratteristiche richieste per l'applicazione, per arrivare alla realizzazione del componente finito attraverso le lavorazioni necessarie.
Se hai bisogno di una puleggia su disegno, contattaci e raccontaci il tuo progetto: sarà possibile valutare le caratteristiche del componente e individuare la soluzione produttiva più adatta alle esigenze della tua trasmissione.
FAQ - Pulegge su disegno
- È possibile realizzare una puleggia partendo da un disegno del cliente?
Sì. Le pulegge possono essere realizzate sulla base di specifiche e disegni forniti dal cliente, definendo le caratteristiche dimensionali e le lavorazioni richieste dal progetto. - Si può realizzare una puleggia su misura anche se non è presente a catalogo?
Sì. Quando una configurazione standard non risponde alle esigenze dell'applicazione, è possibile valutare la realizzazione di una puleggia su specifica. - Quali materiali possono essere utilizzati per una puleggia su disegno?
La scelta del materiale dipende dalle caratteristiche del progetto e dalle condizioni di utilizzo. Fipill dispone di una propria fonderia per l'alluminio e realizza componenti anche in configurazioni e materiali specifici in funzione delle esigenze produttive. - È possibile modificare l'alesaggio di una puleggia?
Sì. L'alesaggio è una delle caratteristiche che possono essere definite o lavorate in funzione dell'accoppiamento richiesto con l'albero e delle tolleranze previste dal progetto. - Posso richiedere una puleggia su disegno a Fipill?
Sì. Fipill può valutare la realizzazione di pulegge su disegno e componenti speciali per trasmissioni meccaniche. È possibile sottoporre il proprio disegno e le specifiche tecniche per una valutazione del progetto.
